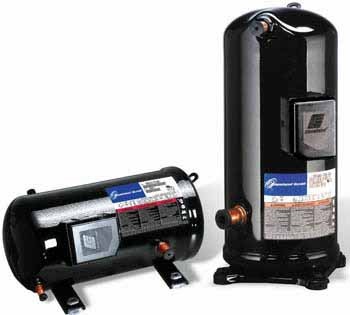

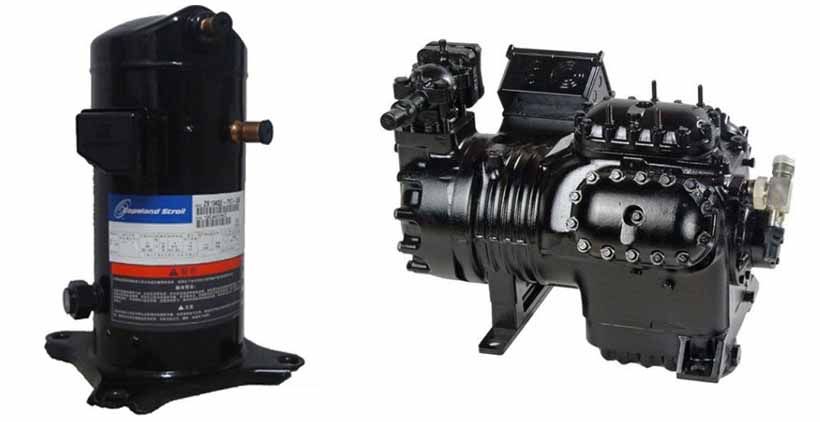

了解谷輪壓縮機
谷輪壓縮機功能
谷輪壓縮機優勢
| 谷輪中溫ZB渦旋壓縮機參數表： | ||||
| 型號 | 排氣量m3/h | ARI工況 7.2/54.4℃ | 重量[凈重] | |
| 制冷量W | (KG) | |||
| 單向 | ||||
| ZB15KQ/E | 5.9 | 4395 | 23 | |
| ZB19KQ/E | 6.8 | 5567 | 25 | |
| ZB21KQ/E | 8.6 | 6153 | 27 | |
| ZB26KQ/E | 9.9 | 7618 | 28 | |
| ZB29KQ/E | 11.4 | 8497 | 33 | |
| 三相 | ||||
| ZB38KQ/E | 14.5 | 11134 | 38 | |
| ZB45KQ/E | 17.2 | 13185 | 40 | |
| ZB48KQ/E | 18.8 | 14064 | 40 | |
| ZB58KQ/E | 22.1 | 16994 | 57 | |
| ZB66KQ/E | 25.7 | 19338 | 59 | |
| ZB76KQ/E | 28.8 | 22268 | 62 | |
| ZB88KQ/E | 33.2 | 25784 | 62 | |
| ZB95KQ/E | 36.4 | 27835 | 62 | |
| ZB114KQ/E | 43.4 | 33402 | 63 | |
| 谷輪空調壓縮機ZR系列參數表： | |||||
| 型號 | 馬力HP | 排氣量m3/h | ARI工況 7.2/54.4℃ | 重量Kg | |
| 制冷量W | |||||
| 單相 | ZR16K3-PFJ | 1.33 | 3.97 | 4010 | 25.9 |
| ZR18K3-PFJ | 1.5 | 4.37 | 4400 | 25.9 | |
| ZR20K3-PFJ | 1.69 | 4.76 | 4890 | 25.9 | |
| ZR22K3-PFJ | 1.83 | 5.34 | 5330 | 25.9 | |
| ZR24K3-PFJ | 2 | 5.92 | 5920 | 26.3 | |
| ZR26K3-PFJ | 2.17 | 6.27 | 6330 | 25.9 | |
| ZR28K3-PFJ | 2.33 | 6.83 | 6910 | 27.2 | |
| ZR30K3-PFJ | 2.5 | 7.3 | 7380 | 28.6 | |
| ZR32K3-PFJ | 2.67 | 7.55 | 7760 | 28.1 | |
| ZR34K3-PFJ | 2.83 | 8.02 | 8200 | 29.5 | |
| ZR36K3-PFJ | 3 | 8.61 | 8790 | 29.5 | |
| ZR40K3-PFJ | 3.33 | 9.43 | 9670 | 29.9 | |
| ZR42K3-PFJ | 3.5 | 9.94 | 10100 | 29.9 | |
| ZR47K3-PFJ | 3.92 | 11.16 | 11500 | 30.4 | |
| 三相 | ZR22K3-TFD | 1.83 | 5.34 | 5330 | 25.9 |
| ZR24K3-TFD | 2 | 5.92 | 5920 | 25.9 | |
| ZR26K3-TFD | 2.17 | 6.27 | 6330 | 25.9 | |
| ZR28K3-TFD | 2.33 | 6.83 | 6910 | 26.3 | |
| ZR30K3-TFD | 2.5 | 7.3 | 7380 | 26.3 | |
| ZR32K3-TFD | 2.67 | 7.55 | 7760 | 26.3 | |
| ZR34K3-TFD | 2.83 | 8.02 | 8200 | 28.6 | |
| ZR36K3-TFD | 3 | 8.61 | 8790 | 27.2 | |
| ZR40K3-TFD | 3.33 | 9.43 | 9670 | 28.6 | |
| ZR42K3-TFD | 3.5 | 9.94 | 10100 | 28.6 | |
| ZR45KC-TFD | 3.75 | 10.73 | 11000 | 28.6 | |
| ZR46KC-TFD | 3.83 | 10.95 | 11100 | 34.9 | |
| ZR47KC-TFD | 3.92 | 11.16 | 11500 | 28.6 | |
| ZR49KC-TFD | 4.08 | 11.45 | 11700 | 35.4 | |
| ZR54KC-TFD | 4.5 | 12.73 | 12900 | 35.4 | |
| ZR57KC-TFD | 4.75 | 13.42 | 13700 | 35.4 | |
| ZR61KC-TFD | 5.08 | 14.34 | 14600 | 35.8 | |
| ZR68KC-TFD | 5.75 | 16.18 | 16400 | 38.1 | |
| ZR72KC-TFD | 6 | 17.05 | 17400 | 38.1 | |
| ZR81KC-TFD | 6.75 | 19.2 | 19690 | 40.9 | |
| ZR84KC-TFD | 7 | 19.75 | 20330 | 56.7 | |
| ZR94KC-TFD | 8 | 22.14 | 22940 | 58 | |
| ZR108KC-TFD | 9 | 25.15 | 26250 | 72.6 | |
| ZR125KC-TFD | 10 | 28.77 | 30470 | 78 | |
| 谷輪ZF系列低溫壓縮機參數表： | ||||||||
| 型號 | HP | 冷凝溫度℃ | 制冷量(W) | |||||
| 10℃ | 5℃ | 0℃ | -5℃ | -10℃ | -15℃ | |||
| ZF06K4E | 2 | 35 | 6950 | 5940 | 5040 | 4240 | 3550 | 2880 |
| 45 | 5960 | 5100 | 4330 | 3650 | 3050 | 2480 | ||
| 55 | 4910 | 4180 | 3550 | 3000 | 2520 | 2060 | ||
| ZF09K4E | 3 | 35 | 9530 | 8130 | 6910 | 5820 | 4870 | 4100 |
| 45 | 8170 | 6970 | 5920 | 5000 | 4180 | 3550 | ||
| 55 | 6720 | 5730 | 4870 | 4120 | 3440 | 2900 | ||
| ZF11K4E | 3.5 | 35 | 11700 | 10100 | 8550 | 7220 | 6050 | 5080 |
| 45 | 10200 | 8670 | 7370 | 6220 | 5210 | 4370 | ||
| 55 | 8400 | 7160 | 6050 | 5100 | 4260 | 3590 | ||
| ZF13K4E | 4 | 35 | 12800 | 11300 | 9810 | 8420 | 7100 | 6030 |
| 45 | 11700 | 10100 | 8610 | 7250 | 6010 | 5120 | ||
| 55 | 9850 | 8320 | 6950 | 5780 | 4770 | 4070 | ||
| ZF15K4E | 5 | 35 | 16800 | 14400 | 12200 | 10300 | 8650 | 7290 |
| 45 | 14500 | 12400 | 10500 | 88400 | 7390 | 6260 | ||
| 55 | 11900 | 10100 | 8570 | 7200 | 6030 | 5080 | ||
| ZF18K4E | 6 | 35 | 17000 | 14400 | 12200 | 10200 | 8550 | 7250 |
| 45 | 14700 | 12500 | 10500 | 8840 | 7390 | 6240 | ||
| 55 | 12000 | 10200 | 8610 | 7250 | 6050 | 5120 | ||
| 谷輪半封閉壓縮機C系列參數表： | |||||
| 型號 | 馬力(HP) | 缸數 | 排氣量(m3/h) | 外形尺寸(mm 長寬高) | 凈重(KG) |
| CA-0300 | 3 | 2 | 12.2 | 518 261 321 | 63 |
| CA-0400 | 4 | 2 | 14.7 | 585 282 380 | 85 |
| CA-0500 | 5 | 2 | 18.4 | 585 282 380 | 91 |
| CA-0800 | 8 | 2 | 26.6 | 624 320 466 | 133 |
| CA-1000 | 10 | 2 | 36 | 624 320 466 | 140 |
| CA-1500 | 15 | 3 | 54 | 748 356 448 | 175 |
| CH-1500 | 15 | 3 | 54 | 800 356 431 | 181 |
注：谷輪壓縮機特點
谷輪壓縮機的配置
所有谷輪半封閉壓縮機均設了濾油網,加油孔,帶有壓力表接口的排氣和吸氣截止閥,吸氣過濾網及視油鏡。
谷輪半封閉回氣冷卻型壓縮機(以及LA60型空氣冷卻壓縮機)安裝了帶有針型閥油壓檢測接口的油泵強制潤滑油系統,可以連接機械式油壓差控制器,其中S系列壓縮機可使用電子油壓差控制器。油泵強制潤滑油系統必須使用油壓差控制器監控油壓。
谷輪半封閉壓縮機電機覆有防止?jié)櫥秃椭评鋭B透的絕緣層。電機定子被壓入機體,轉子則直接固定在壓縮機主軸上。
電機的冷卻極為重要,因為它直接影響壓縮機的使用壽命。
一般而言,電機繞組最適合的溫度為70 C至90 C,最高不能超過100 C。電機的承載能力取決于它的運轉溫度,如果絕緣層承受的溫度過高,電機就可能損壞。
電壓過度波動,缺相,電機堵轉及散熱效果不良都可增加額外功耗,從而使電機溫度急劇上升。
每臺壓縮機都帶有電機保護裝置以保證在極端工況時電機的安全使用。
谷輪壓縮機的冷卻
風冷壓縮機可由冷凝器風機的空氣流冷卻,也可采用有足夠風量的獨立的風機冷卻;冷卻風必須要直接吹向壓縮機。
回氣冷卻型壓縮機在回氣冷卻壓縮機中,電動機被經過定子和轉子間的氣態制冷劑冷卻。
回氣冷卻壓縮機中電機的熱量由流經內置電機的制冷劑蒸汽帶走。由于回氣密度隨著蒸發溫度降低而減小,氣體在壓縮前的溫度將因電機熱而過度上升。進入吸氣腔較高溫度的氣體再加上壓縮熱,將引起排氣溫度過高.因此在某些應用場合,必須用一個垂直安裝的風量為 328.5米 /分的風機冷卻汽缸頭。在R22低溫應用時,通常用附加噴液冷卻來保證排氣溫度在允許的范圍之內。
排氣溫度過高將產生一系列的問題,例如引起潤滑油變質或形成酸性物質,從而引發電機或軸承的故障。蒸發溫度越低,排氣溫度就越高。
為了防止過高的排氣溫度,應使壓縮機運行在相應于不同的制冷劑的規定使用范圍內。對于使用R22制冷劑并且蒸發溫度低于-20oC的S系列半封閉壓縮機,采用強制冷卻系統(DTC閥噴液冷卻系統),這是一種防止排氣溫度過高的有效措施。
運動機件的潤滑
在風冷壓縮機中,運動機件的潤滑油通過一個磁性栓引向偏心軸的入口。磁性栓是為了清除潤滑油中微小的鐵屑。
蒸發器的回油經過吸氣截止閥后的一個油分離腔由一連通小孔進入曲軸箱。壓縮機停機后,曲軸箱內的平衡壓力即通過該小孔來調整,這時制冷劑將富集于潤滑油中。
當壓縮機在長期停機后再次啟動時,曲軸箱壓力將通過該小孔緩慢降低至蒸發壓力,由此可以減少因制冷劑蒸發引起的潤滑油與制冷劑混溶液體的氣泡沸騰現象。在回氣冷卻壓縮機中,潤滑油由不受電機旋轉方向影響的油泵經濾油器和磁性栓吸入,與回氣一起返回壓縮機并在電機腔中分離。經過電機腔和曲軸箱隔板上的釋壓閥到達曲軸箱.在一段時間里緩慢下降，減少了因壓力下降過快引起的油/制冷劑混溶液體的起泡現象。
該釋壓閥僅當壓力通過另一釋壓閥達到平衡才能重新開啟.這另一釋壓閥將曲軸箱和吸氣側汽缸頭連接起來,通過該釋壓閥板上的一個微孔緩慢地減小壓力差,這樣減少了油泡沫而且只有極少的起泡的油/制冷劑混溶液體進入油泵。 潤滑油生產商已規定了盛裝容器的最大允許含水率指標。
由于水汽仍有可能進入密封的容器,所以必須將容器存放在干燥的地方,但是必須注意不能超過規定的存放時限。
同樣原因,應根據制冷系統的最大用量而盡可能的采用小規格容器盛裝的潤滑油,并且將殘余部分及容器妥善處置。
谷輪壓縮機制冷劑的選用
谷輪半封閉制冷壓縮機可按壓縮機型號和用途使用R22，R502，R134a及R404A等制冷劑.各種用途和相應制冷劑的資料.可參閱相關的選型表 使用新制冷劑的系統的安裝要點 運行新型制冷劑系統的部件選用必須符合新制冷劑的特性(具體可咨詢部件生產商): ·必須使用與新型制冷劑相容的膨脹閥 ·必須使用與新型制冷劑相容的足夠容量的干燥過濾器 ·選用有關閥件、控制器件時必須考慮R134a,R404A,R507等新型制冷劑產生的質量流量改變 ·必須使用與新型制冷劑相容的專用加注管件 礦物油不能用于運行HFC新制冷劑的制冷系統中,因為礦物油不能與此類制冷劑混溶。POE潤滑油已被確證可以取代礦物油而很好的用于這種場合。為了保證一如既往的延長使用壽命,必須特別注意這多元酯類油的性能和使用特點。已經過認證的酯類油,它們可用于R404A,R507,R407C和R134a的系統中,并且可以互相混合使用。為了防止礦物油和多元酯油的互相污染,應將相應用于傳統制冷劑和新型制冷劑的各種器件如真空泵,管接件,加注和回收設備及零部件等嚴格分開使用。 經過谷輪認證的酯類油有: Mobil: EAL Arctic 22CC;ICI: Emkarate RL 32CF 等 經過谷輪認證的礦物油有: Sun Oil Co.: Suniso 3GS ；Texaco ：Capella WF32 等 有關谷輪批準的潤滑油詳情請參閱谷輪應用指導手冊AE17-1248。機組或系統的生產商必須在銘牌上注明所用制冷劑的型號。
谷輪壓縮機的安裝方法
每臺壓縮機配有4個彩色的彈簧減震墊.它們能吸收并緩沖壓縮機的啟動沖擊，在運行中能阻止噪聲和振動傳遞到壓縮機底座并進一步擴散.在壓縮機啟動前或壓縮機安裝過程中，應將減震墊調整至工作狀態，此項操作時，注意將壓縮機保持水平以確保運動構件良好的潤滑.彈簧的配置見說明書。彈簧減震墊支承的壓縮機要求在吸、排氣管上 安裝柔性金屬軟管（避震管）以防止壓縮機通過制冷劑管路傳導的震動和噪聲.當管道直徑在12mm以下時，在管道中設置避震環就足夠了。 避震管應盡量靠近壓縮機，并盡量與曲軸平行.在啟動階段，電機的啟動力矩使壓縮機向兩側搖擺，而平行于曲軸安裝的避震管易于適應這種運動.不允許水平安裝的避震管垂直于曲軸。
【谷輪壓縮機】詢價
了解谷輪壓縮機價格請撥打以下電話聯系我們！
或通過網站右方點擊“在線交流”或點擊企鵝圖標發起“QQ交談”等方式在線咨詢。
【谷輪壓縮機】技術交流
技術交流歡迎撥打手機號：13689526478 或添加 QQ：2403747562 微信號：13689526478
不斷創新的技術
谷輪公司憑借其產品在全世界聞名，多年來，公司取得過多項世界第一的殊榮。
例如：
30年代后期谷輪公司在業界四雄的帶領下勵精圖治，于1941年推出了半封閉式壓縮機，今天，它被稱為“coPelametic”。這一產品的面世給整個壓縮機工業帶來了一次技術革命。在coPelametic推出之前，壓縮機和馬達是分開的，之間用皮帶相連。
70年代中期，谷輪公司推出了適用于家用熱泵和空調系統的新型節能．密封壓縮機CR活塞壓縮機，CR系列很快就成為業界的標準，并成為最暢銷的壓縮機。
但是谷輪公司并末因此滿足而停潘不前。70年代末期，在馬修.迪格斯的領導下，谷輪公司又開展了一項六年開發計劃，旨在適應商務領域的市場變化和滿足商務客戶的需求。在對聊copelametic壓縮機全面重新設計后，公司推出了Discus，該產品被稱作“工業界的主力壓縮機”，為全球半密封往復式壓縮機建立了標準。

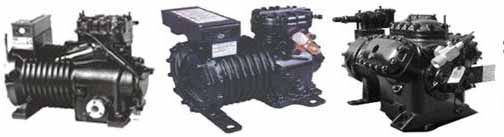

谷輪公司在中國的發展
谷輪公司自七十年代中期開始進入中國。1995年，作為計劃的第一步，它與沈陽第一冷凍機廠合資成立7沈陽谷輪冷凍機有限公司。1997年該公司開始批量組裝原由德國分公司DWMCCOPELAND設計生產的L系列壓縮機。同時，1997年10月，谷輪(蘇州)渦旋壓縮機廠在蘇州新加坡工業園奠基。
1999年該公司開始生產用于空調設備的谷輪渦族壓縮機，同時還生產密封式電機及關鍵零部件知工。該項目是谷輪在亞大地區最大約投資項目，頸計投入1．8億美元，年產能力達一百萬臺。 針對谷輪產品在中國銷售量和保有量的增長，產品種類的增多以及銷售過程中可能出現的技術難題，1994年首家代表處在上海建立，之后相繼在北京、成都、廣州設立代表處。谷輪公司還在各地聘請了應用工程師，在沈陽谷輪建立產品維修中心。這些工作旨在為用戶提供技術支持與服務，收集用戶反饋信息，不定期向用戶進行技術培訓。(注：資料來自谷輪中國)
